SOLUCIONES

Los productos de la línea AUMAQRS aportan al laboratorio experiencia real de la industria, valorando siempre la calidad de los equipos y la seguridad del usuario. El  producto STEDU1720 proporciona al estudiante el aprendizaje de la robótica industrial.

Características específicas:

• Alimentación: 230 Vac;
• Compartimiento de almacenamiento: 32
• Número de conexiones: 8
• Panel: Táctil
• Presión de trabajo: 6 Bar
• Regulador de ejes: 2 servos reguladores de ejes
• Sistema: Cartesiano de posición

Características adicionales:

• Todas las chapas de acero tiene pintura epóxica;
• Switch de 8 puertos para conexión Ethernet industrial.
• Montado sobre módulo de bandas transportadoras con rodos.
• PLC 01 PLC Siemens S7-1500, con la siguiente configuración:
  • Alimentación: 24 Voltios;
  • Comunicación Ethernet
  • 01 CPU SIMATIC S7-1516 - 3 PN/DP (ref. SIEMENS 6ES7516-3AP03-0AB0);
  • 01 Fuente SIMATIC 24Vdc 8A (ref. SIEMENS 6EP1333-4BA00);
  • 32 Entradas digitales 24Vdc (ref. SIEMENS 6ES7521-1BL00-0AB0);
  • 32 Salidas digitales 24Vdc, 0.5A (ref. SIEMENS 6ES7522-1BL01-0AB0);
  • 08 Entradas analógicas de 16 bits de resolución, para señal de corriente, tensión y RTD (ref. SIEMENS 6ES7531-7KF00-0AB0);
  • 04 Salidas analógicas de 16 bits de resolución, para señal de corriente y tensión (ref. SIEMENS 6ES7532-5HD00-0AB0);
• Comunicación Ethernet.
• Sensores RFID.
• Consola de control con panel táctil y paro de emergencia.
• Sistema cartesiano de posición que consta de: 2 ejes lineales tipo servo; 1 eje lineal neumático; 1 eje rotativo neumático; y 1 gripper neumático.
• Almacena palets junto con piezas desde banda de transporte a cualquiera de las 32 posiciones y pode extraer palets con piezas desde cualquiera de las 32 posiciones hacia la banda de transporte y  seleccionarse y memorizar la posición para almacenamiento o extracción por medio de software MES en un panel HMI.
• Inclui 2 bandas de transporte de palets con actuadores de cinta: 2 motores de 24 V DC.
• Incluye puertas transparentes bloqueables con llave.
• Dimensiones: 1200 x 1600 x 1800 mm
• Dos compartimentos de almacenamiento de palets, cada uno de cuatro niveles y en cada nivel cuatro posiciones de almacenamiento.
• Estructura: chasis de chapa de acero, perfiles de aluminio.
• Gabinete de control integrado con panel de control que inclui panel táctil HMI Siemens 7” KTP Touch Color modelo KTP700PN; y paro de emergencia y botón de alimentación de voltaje de todo el sistema.

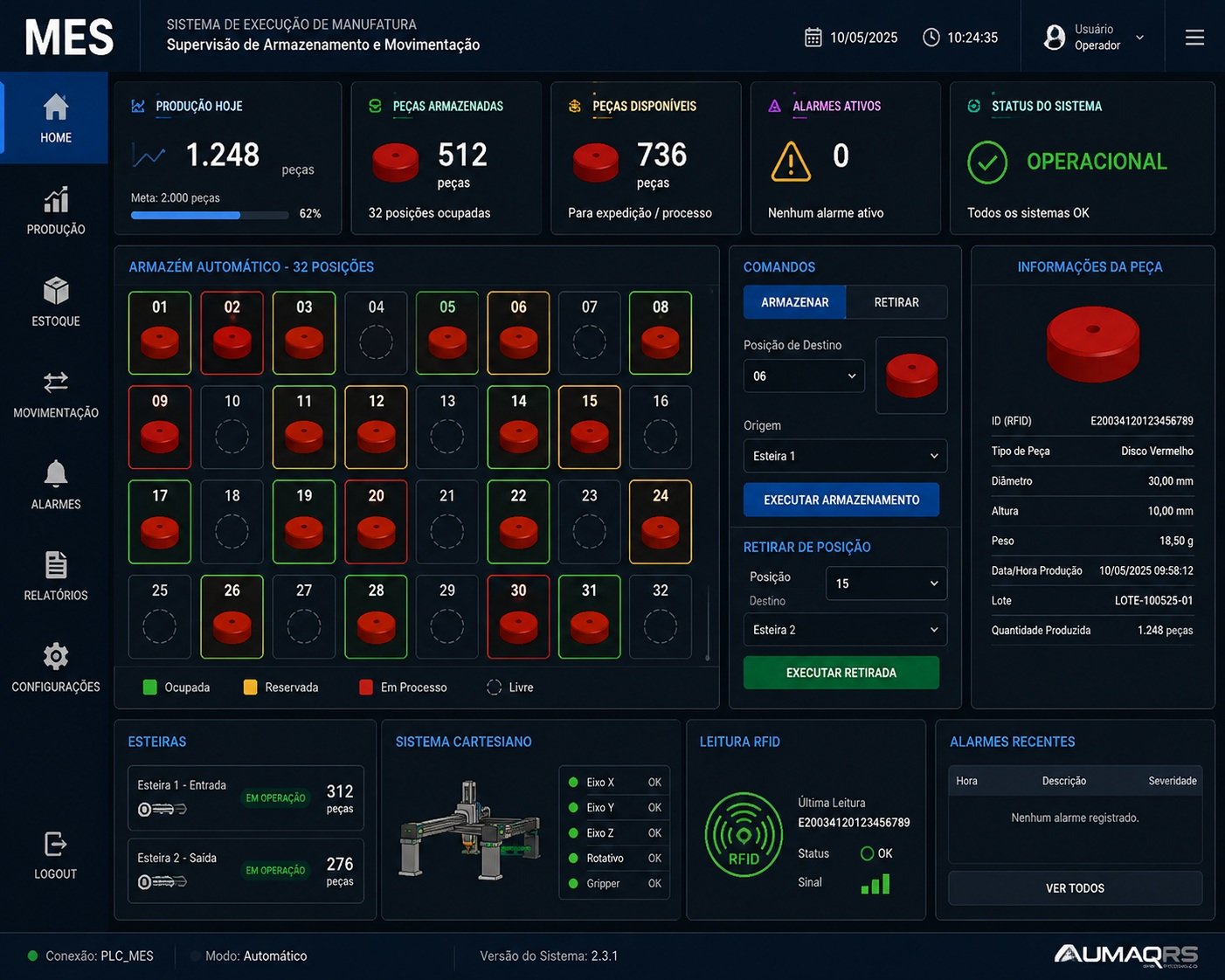

• Software MES con licencia que permite ver a través de HMI cuales posiciones están ocupadas y cuales vacías y se puede saber que hay almacenado en cada posición de palets.

• Todos los cables de programación necesarios entre PC y los equipos.
• Todos los cables de comunicación mediante protocolo necesarios entre los equipos.

Acompaña:

• Manual de operación y mantenimiento;
• Incluye inducción en el uso y manejo del equipo.
